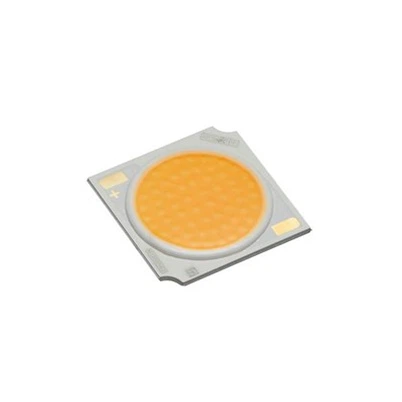

CLU7R3-0403E1

Sèrie COB d'alta intensitat CITILED Versió 4

Enviar la consulta Xateja ara

Descarregar

Descripció

Tipus d'alta intensitat de la sèrie CITILED COB, Ra80 min. Model CLU7R3-0403E1

CITIZEN ELECTRONICS és el primer fabricant de COB del món.
Tenim un ampli coneixement i experiència, juntament amb tecnologies provades que produeixen una qualitat i fiabilitat superiors
Productes COB.
High Intensity Ver.4 ha aconseguit tant la fiabilitat-a llarg termini com una millora de l'eficàcia lluminosa fins a un 7% en comparació amb la versió anterior, mantenint una alta densitat de flux lluminós millorant la tecnologia d'envasament.
Tenim una àmplia varietat de línies ampliant la mida LES dels paquets de φ2,4 mm a φ13,0 mm i millorant les variacions de color.
Aprofitant aquestes funcions, aquest producte es pot aplicar a una gamma d'aplicacions més àmplia que mai, com ara microfocs d'angle ultra-estret amb FWHM de 10 graus o menys, llums de via, downlights, rentaparets i reflectors.
A més del control precís de la distribució de la llum, la capacitat de disseny de l'aparell també és excel·lent.

Característiques
・ Dimensions mecàniques: 11,5 × 11,5 × 1,4 (mm)
・Estructura del paquet: xip de base d'alumini a bord
・Conjunt de referència: cargol M3, connector
・CRI (Ra): 80 min.
・CCT nominal: 2.700K, 3.000K, 3.500K, 4.000K, 5.000K
・Rang de cromaticitat: el·lipse de 3 passos, el centre fa referència a ANSI C78.377:2017.
・Resistència tèrmica: 4.0C/W
・Corrent màxim d'accionament: 900 mA
・Component reconegut per UL (E358566)
· Compatibilitat amb RoHS
・Millor disposició de la matriu per a l'òptica
・Àmplia gamma de flux lluminós i alta eficàcia
・La densitat de llum millorada en comparació amb la versió anterior

2-1. Característiques electro òptiquestics

Codi de producte	Nominals CCT	CRI		Flux lluminós (lm)			Eficàcia (lm/W)	Endavant Actual (mA)	Tensió directa ( V )			Tèrmica Resistència Rj-c ( C/W )
		Ra	R9	Tj85C		Tc25C*
		Min.	Min.	Min.	Tipus.	Tipus.	Tipus.		Min.	Tipus.	Màx.
CLU7R3-0403E1-273M2X2	2700K	80	0	700	796	845	124	525	11.2	12.2	13.2	4.0
CLU7R3-0403E1-303M2X2	3000K	80	0	713	811	862	127	525	11.2	12.2	13.2	4.0
CLU7R3-0403E1-353M2X2	3500K	80	0	748	851	904	133	525	11.2	12.2	13.2	4.0
CLU7R3-0403E1-403M2X2	4000K	80	0	764	868	923	136	525	11.2	12.2	13.2	4.0
CLU7R3-0403E1-503M2X2	5000K	80	0	771	876	931	137	525	11.2	12.2	13.2	4.0

2-2. R màxim absolutmenjars

Paràmetre	Símbol	Valoració
Potència d'entrada (W)	Pi	13.1
Corrent directe (mA)	Si	900
Corrent invers (mA)	Ir	1
Temperatura de funcionament (C)	A dalt	-40 ~ +100
Temperatura d'emmagatzematge (C)	Tst	-40 ~ +100
Temperatura de la caixa (C)	Tc	120
Temperatura de la unió (C)	Tj	150

2-3. Cromaticitat Caràctercaracterístiques

Regió de color	Nominals CCT	Centre Punt ( x, y )	Paràmetre oval
Regió de color	Nominals CCT	Centre Punt ( x, y )	Eix Major a	Eix menor b	El·lipse Angle de rotació θ
El·lipse de 3 passos	2,700K	( 0.4578 , 0.4101 )	0.00774	0.00411	57.28
	3,000K	( 0.4339 , 0.4033 )	0.00834	0.00408	53.17
	3,500K	( 0.4078 , 0.3930 )	0.00951	0.00417	52.97
	4,000K	( 0.3818 , 0.3797 )	0.00939	0.00402	54.00
	5,000K	( 0.3446 , 0.3551 )	0.00822	0.00354	59.62
