SFT-25R-WES-F

LED d'horticultura

Enviar la consulta

Descarregar

Descripció

SFT-25R-WES-F LED blancs d'alta potència

Característiques
Amb les tecnologies avançades de xip i embalatge de Luminus, SFT-25R-W maximitza el factor K de Candela/Lumen per a un alt rendiment òptic en il·luminació direccional:
• Un petit emissor permet una gran intensitat, una llarga distància de feix i una petita òptica.
• Un emissor rodó patentat, en comparació amb un emissor quadrat, permet una millor uniformitat i una major intensitat en els punts del feix.
• Una finestra plana, en comparació amb una coberta abovedada, permet que l'òptica estigui més a prop de l'emissor per aconseguir una major intensitat i una distància de feix més llarga. A més, l'alta uniformitat de color sobre l'angle de radiació de la tecnologia Luminus phosphor-on-xip permet una qualitat de llum puntual del feix superior.
• Mida del paquet: 5050
• Corrent màxima de la unitat: 7,5 A
• Temperatura de color: 5000K, 5700K, 6500K
• Índex de reproducció del color: mín. 70 (5000K, 5700K), Typ.70 (6500K)
• Baixa resistència tèrmica: 0,7 graus /W
• Contenidors de cromaticitat compatibles amb ANSI-
• Trajecte tèrmic aïllat elèctricament
• Classificació HBM ESD de 8 kV segons ANSI/ESDA/JEDEC JS-001

Aplicacions
• Llums portàtils
• Llums de bicicleta
• Enllumenat de transport
• Llums de treball LED
• Il·luminació exterior i calçada
• Il·luminació industrial

Comanda de números de peça 1

CRI	CCT	Flux lluminós		Cromaticitat Kit de paperera 3	Comanda de números de peça
		Mínim Flux Bin1	Mínim Flux²
Min. 70	5000K	F8	610 lm	501	SFT-25R-WE50-F2-F8501
				502	SFT-25R-WE50-F2-F8502
		F9	640 lm	501	SFT-25R-WE50-F2-F9501
				502	SFT-25R-WE50-F2-F9502
	5700K	F8	610 lm	571	SFT-25R-WE57-F2-F8571
				572	SFT-25R-WE57-F2-F8572
		F9	640 lm	571	SFT-25R-WE57-F2-F9571
				572	SFT-25R-WE57-F2-F9572
Tipus. 70 Min. 65	6500K	F8	610 lm	651	SFT-25R-WS65-F2-F8651
				652	SFT-25R-WS65-F2-F8652
				703	SFT-25R-WS65-F2-F8703
		F9	640 lm	651	SFT-25R-WS65-F2-F9651
				652	SFT-25R-WS65-F2-F9652

Estructura de binning

Contenidors de flux lluminós1,2

Paperera de flux	Binning @ 1500 mA			Flux mínim correlacionat (lm) @ Tj=85 grau 2
	T =85 grau 1 j		T =25 grau 1 j	700 mA	2000 mA	3000 mA	5000 mA	7500 mA
	Mínim Flux (lm)	Màxim Flux (lm)	Mínim Flux (lm)	700 mA	2000 mA	3000 mA	5000 mA	7500 mA
F7	580	610	650	290	737	1009	1450	1839
F8	610	640	683	305	775	1061	1525	1934
F9	640	680	717	320	813	1114	1600	2029
G1	680	720	762	340	864	1183	1700	2156
G2	720	760	806	360	914	1253	1800	2282

Contenidors de voltatge directe 3

Bin de voltatge	Binning @ 1500 mA, Tj=85 grau
Bin de voltatge	Tensió mínima (V)	Tensió màxima (V)
VJ	2.7	2.9
VK	2.9	3.1
VL	3.1	3.3

Estructura de binning

Coordenades de binning de cromaticitat

CCT	Bin	CIEx	CIEy	Bin	CIEx	CIEy	Bin	CIEx	CIEy	Bin	CIEx	CIEy
5000K	DA	0.3371	0.3490	DB	0.3376	0.3616	DC	0.3463	0.3687	DD	0.3451	0.3554
		0.3451	0.3554		0.3463	0.3687		0.3551	0.3760		0.3533	0.3620
		0.3440	0.3427		0.3451	0.3554		0.3533	0.3620		0.3515	0.3487
		0.3366	0.3369		0.3371	0.3490		0.3451	0.3554		0.3440	0.3427
	DH	0.3366	0.3369	DE	0.3381	0.3762	DF	0.3480	0.3840	DG	0.3440	0.3428
		0.3440	0.3428		0.3480	0.3840		0.3571	0.3907		0.3515	0.3487
		0.3429	0.3307		0.3463	0.3687		0.3551	0.3760		0.3495	0.3339
		0.3361	0.3245		0.3376	0.3616		0.3463	0.3687		0.3429	0.3307
5700K	CA	0.3215	0.3350	CB	0.3207	0.3462	CC	0.3290	0.3538	CD	0.3290	0.3417
		0.3290	0.3417		0.3290	0.3538		0.3376	0.3616		0.3371	0.3490
		0.3290	0.3300		0.3290	0.3417		0.3371	0.3490		0.3366	0.3369
		0.3222	0.3243		0.3215	0.3350		0.3290	0.3417		0.3290	0.3300
	CH	0.3222	0.3243	CE	0.3196	0.3602	CF	0.3290	0.3690	CG	0.3290	0.3300
		0.3290	0.3300		0.3290	0.3690		0.3381	0.3762		0.3366	0.3369
		0.3290	0.3180		0.3290	0.3538		0.3376	0.3616		0.3361	0.3245
		0.3231	0.3120		0.3207	0.3462		0.3290	0.3538		0.3290	0.3180
6500K	BA	0.3048	0.3207	BB	0.3028	0.3304	BC	0.3115	0.3391	BD	0.3130	0.3290
		0.3130	0.3290		0.3115	0.3391		0.3205	0.3481		0.3213	0.3373
		0.3144	0.3186		0.3130	0.3290		0.3213	0.3373		0.3221	0.3261
		0.3068	0.3113		0.3048	0.3207		0.3130	0.3290		0.3144	0.3186
	BH	0.3068	0.3113	SER	0.3005	0.3415	BF	0.3099	0.3509	BG	0.3144	0.3186
		0.3144	0.3186		0.3099	0.3509		0.3196	0.3602		0.3221	0.3261
		0.3161	0.3059		0.3115	0.3391		0.3205	0.3481		0.3231	0.3120
		0.3093	0.2993		0.3028	0.3304		0.3115	0.3391		0.3161	0.3059
7500K	AA	0.2950	0.297	AB	0.2920	0.3060	AC	0.2984	0.3133	AD	0.2984	0.3133
		0.2920	0.306		0.2895	0.3135		0.2962	0.3220		0.3048	0.3207
		0.2984	0.3133		0.2962	0.3220		0.3028	0.3304		0.3068	0.3113
		0.3009	0.3042		0.2984	0.3133		0.3048	0.3207		0.3009	0.3042
	AH	0.2980	0.2880	AE	0.2895	0.3135	AF	0.2962	0.3220	AG	0.3037	0.2937
		0.2950	0.2970		0.2870	0.3210		0.2937	0.3312		0.3009	0.3042
		0.3009	0.3042		0.2937	0.3312		0.3005	0.3415		0.3068	0.3113
		0.3037	0.2937		0.2962	0.3220		0.3028	0.3304		0.3093	0.2993

Valoracions màximes absolutes

Paràmetre		Símbol	Valor		Unitat
			T =150 grau j	T =130 grau j
Corrent endavant	Mínim	Si min	0.1		A
	Màxim	Si màx	5.0	7.5
Corrent de sobretensió (t<10 ms, Duty Cycle < 10%)		I s	9.0		A
Tensió inversa (Ir= 10 mA)		V r	5		V
Dissipació de potència		PD	18	29	W
Temperatura de la unió		T j	150		grau
Interval de temperatura de funcionament		T opr	-40 a 100		grau
Interval de temperatura d'emmagatzematge		T stg	-40 a 100		grau
Tensió de suport ESD ANSI/ESDA/JEDEC JS-001 (HBM)		VESD	8		kV
Tensió de suport ESD ANSI/ESDA/JEDEC JS-002 (CDM)		VCDM	1		kV

Característiques

Paràmetre		Símbol	Valor		Unitat
			WS	NOSALTRES
Índex de reproducció del color1 (grau Tj=85)	Mínim	CRI	65	70
	Típic	Vf min	70	-
Tensió directa (si =1500 mA, Tj=85 grau)	Mínim	Vf tipus	2.7		V
	Típic	Vf màx	2.9
	Màxim	2θ1/2	3.3

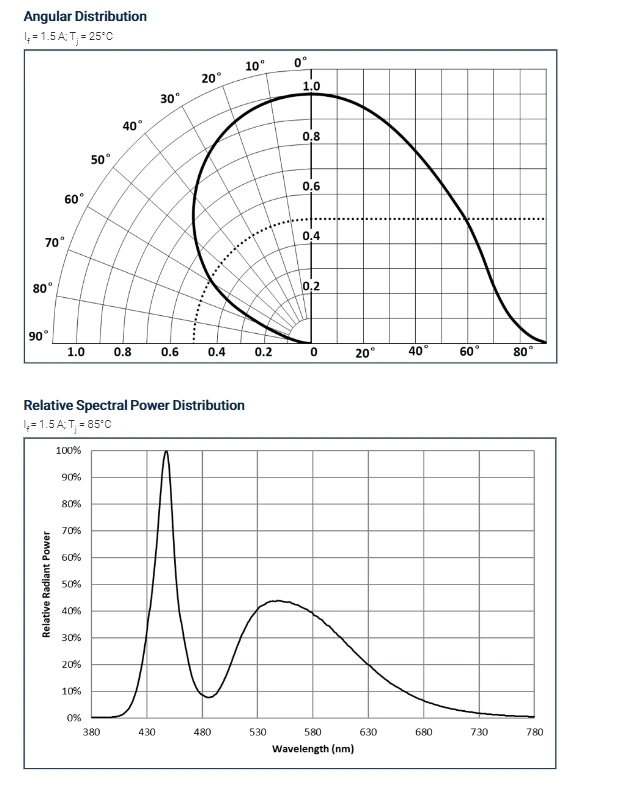

Angle de visió (FWHM)		2θ1/2	120		grau
Coeficient de temperatura de tensió		∂Vf/∂T	-1.4		mV/grau
Resistència tèrmica elèctrica (unió a punt de soldadura)2		Rth JS elec	0.7		grau /W
