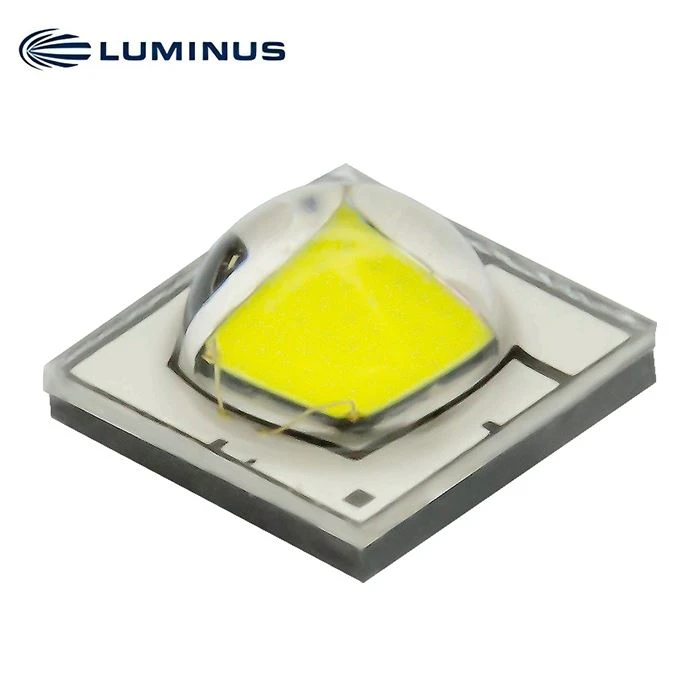

SST-20-WxS

LED d'horticultura

Enviar la consulta

Descarregar

Descripció

LEDs blancs d'alta potència SST-20-WxS

Característiques

• LED blanc fred d'alta brillantor amb una sortida màxima de més de 1000 lm @ 3A, 85 graus.
• Alta densitat de lúmenes de l'emissor monolític, fins a 518 lm/mm2 (6500K), ideal per maximitzar l'eficiència òptica en aplicacions d'il·luminació crítiques amb un patró de feix d'alta sortida-.
• Corrent màxima de la unitat: 3 A
• Eficàcia lluminosa: tipus . 206 lm/W @ 350 mA, 85 graus (6500K)
• Temperatura de color: 5000K, 5700K, 6500K
• Índex de reproducció del color: mín. 65, tipus. 70
• Baixa resistència tèrmica: 1,6 graus C/W
• Contenidors de cromaticitat compatibles amb ANSI-
• LM-80 10, dades de prova de 000 hores disponibles, excel·lent vida útil del TM-21 i estabilitat del color
• Disponible en 2 configuracions d'empremta de soldadura
• Trajecte tèrmic aïllat elèctricament
• Classificació HBM ESD de 8 kV segons ANSI/ESDA/JEDEC JS-001
• Compatibilitat amb RoHS i REACH

Aplicacions

• Llums portàtils
• Llums de bicicleta
• Llums auxiliars d'automoció
• Llums de treball LED
• Il·luminació exterior i calçada
• Il·luminació Industrial High Bay

Número de peça de comandars

CCT	Mínim Flux Bin1	Mínim Flux (lm)	Cromaticitat Codi de kit de paperera2	Coixinet de soldadura Tipus3	Comanda de números de peça
5000K	L4	585	501	A	SST-20-WDS-A120-L4501
				B	SST-20-WDS-B120-L4501
			502	A	SST-20-WDS-A120-L4502
				B	SST-20-WDS-B120-L4502
	L5	620	501	A	SST-20-WDS-A120-L5501
				B	SST-20-WDS-B120-L5501
			502	A	SST-20-WDS-A120-L5502
				B	SST-20-WDS-B120-L5502
5700K	L4	585	571	A	SST-20-WDS-A120-L4571
				B	SST-20-WDS-B120-L4571
			572	A	SST-20-WDS-A120-L4572
				B	SST-20-WDS-B120-L4572
	L5	620	571	A	SST-20-WDS-A120-L5571
				B	SST-20-WDS-B120-L5571
			572	A	SST-20-WDS-A120-L5572
				B	SST-20-WDS-B120-L5572
6500K	L4	585	651	A	SST-20-WCS-A120-L4651
				B	SST-20-WCS-B120-L4651
			652	A	SST-20-WCS-A120-L4652
				B	SST-20-WCS-B120-L4652
	L5	620	651	A	SST-20-WCS-A120-L5651
				B	SST-20-WCS-B120-L5651
			652	A	SST-20-WCS-A120-L5652
				B	SST-20-WCS-B120-L5652

Binning de flux lluminós

Cubeta de flux Codi	Binning @ 1500 mA, Tj=85 grau1		@ 350 mA, Tj=25 grau2	Correlacionat Mínim Flux (lm) @ Tj=85 grau2
Cubeta de flux Codi	Mínim Flux (lm)	Màxim Flux (lm)	Mínim Flux (lm)	350 mA	700 mA	2000 mA	3000 mA
L3	560	585	180	157	297	700	941
L4	585	620	187	164	310	731	983
L5	620	665	200	174	330	775	1042
M2	665	705	213	186	352	831	1117
M3	705	745	226	197	374	881	1184

Endavant Binning de voltatge

Codi bin de voltatge	Binning @ 1500mA, Tj=85 grau
Codi bin de voltatge	Mínim Tensió (V)	Màxim Tensió (V)
VH	2.5	2.7
VJ	2.7	2.9
VK	2.9	3.1
VL	3.1	3.3

Coordenades Binning de cromaticitat

CCT	Bin Codi	CIEx	CIEy	Bin Codi	CIEx	CIEy	Bin Codi	CIEx	CIEy	Bin Codi	CIEx	CIEy
5000K	DA	0.3371	0.349	DB	0.3376	0.3616	DC	0.3463	0.3687	DD	0.3451	0.3554
		0.3451	0.3554		0.3463	0.3687		0.3551	0.376		0.3533	0.362
		0.344	0.3427		0.3451	0.3554		0.3533	0.362		0.3515	0.3487
		0.3366	0.3369		0.3371	0.349		0.3451	0.3554		0.3440	0.3427
	DH	0.3366	0.3369	DE	0.3381	0.3762	DF	0.348	0.384	DG	0.344	0.3428
		0.344	0.3428		0.348	0.384		0.3571	0.3907		0.3515	0.3487
		0.3429	0.3307		0.3463	0.3687		0.3551	0.376		0.3495	0.3339
		0.3361	0.3245		0.3376	0.3616		0.3463	0.3687		0.3429	0.3307
5700K	CA	0.3215	0.335	CB	0.3207	0.3462	CC	0.329	0.3538	CD	0.329	0.3417
		0.329	0.3417		0.329	0.3538		0.3376	0.3616		0.3371	0.349
		0.329	0.33		0.329	0.3417		0.3371	0.349		0.3366	0.3369
		0.3222	0.3243		0.3215	0.335		0.329	0.3417		0.3290	0.3300
	CH	0.3222	0.3243	CE	0.3196	0.3602	CF	0.329	0.369	CG	0.329	0.33
		0.329	0.33		0.329	0.369		0.3381	0.3762		0.3366	0.3369
		0.329	0.318		0.329	0.3538		0.3376	0.3616		0.3361	0.3245
		0.3231	0.312		0.3207	0.3462		0.329	0.3538		0.3290	0.3180
6500K	BA	0.3048	0.3207	BB	0.3028	0.3304	BC	0.3115	0.3391	BD	0.313	0.329
		0.313	0.329		0.3115	0.3391		0.3205	0.3481		0.3213	0.3373
		0.3144	0.3186		0.313	0.329		0.3213	0.3373		0.3221	0.3261
		0.3068	0.3113		0.3048	0.3207		0.313	0.329		0.3144	0.3186
	BH	0.3068	0.3113	SER	0.3005	0.3415	BF	0.3099	0.3509	BG	0.3144	0.3186
		0.3144	0.3186		0.3099	0.3509		0.3196	0.3602		0.3221	0.3261
		0.3161	0.3059		0.3115	0.3391		0.3205	0.3481		0.3231	0.312
		0.3093	0.2993		0.3028	0.3304		0.3115	0.3391		0.3161	0.3059

Producte Característiques

Paràmetre	Símbol	Mínim	Típic	Màxim	Unitat
Angle de visió (FWHM)	2θ1/2		120		Grau
Índex de reproducció cromàtica	CRI	65	70
Resistència tèrmica (elèctrica) Unió/punt de soldadura	Rthjs-EL		1.6		grau /W
Temperatura de la unió	Tj			150	grau
Tensió directa (@ Si=1500 mA, Tj=85 grau)	Vf	2.7	3.0	3.3	V
Corrent directe DC	Si	0.2		3	A
Corrent de sobretensió (t<10 ms, Duty Cycle < 10%)	És-màx			4	A
Tensió inversa (Ir=10 mA)	V r			5	V
Dissipació de potència	Pd			10	W
Temperatura de funcionament	T opr	-40		100	grau
Temperatura d'emmagatzematge	T stg	-40		100	grau
Tensió de suport ESD HBM Segons ANSI/ESDA/JEDEC JS-001	VHBM	8			kV
Tensió de suport ESD CDM Segons ANSI/ESDA/JEDEC JS-002	VCDM	1			kV
